UWB 定位電子墨水屏標籤

型號:
WS-UWBPDT

UWB定位電子墨水屏標籤是基於UWB(Ultra Wideband)技術的定位設備,可用於定位和追蹤物品、人員等目標。

定位標籤輕巧易攜帶,完美實時定位或追蹤目標。

本產品內建UWB芯片,可透過測量距離、方向等參數,計算出目標的位置信息,並將位置信息傳輸給UWB定位基站。

內建震動傳感器,當定位顯示標籤固定於待測物上,即可實時監控震動的頻率及大小,並將數據上傳到UWB定位基站完成定位。

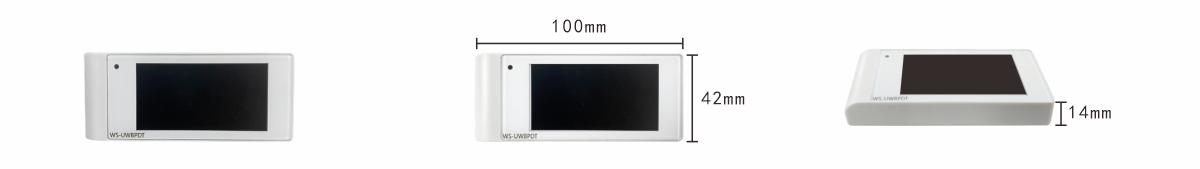

產品尺寸



產品特色

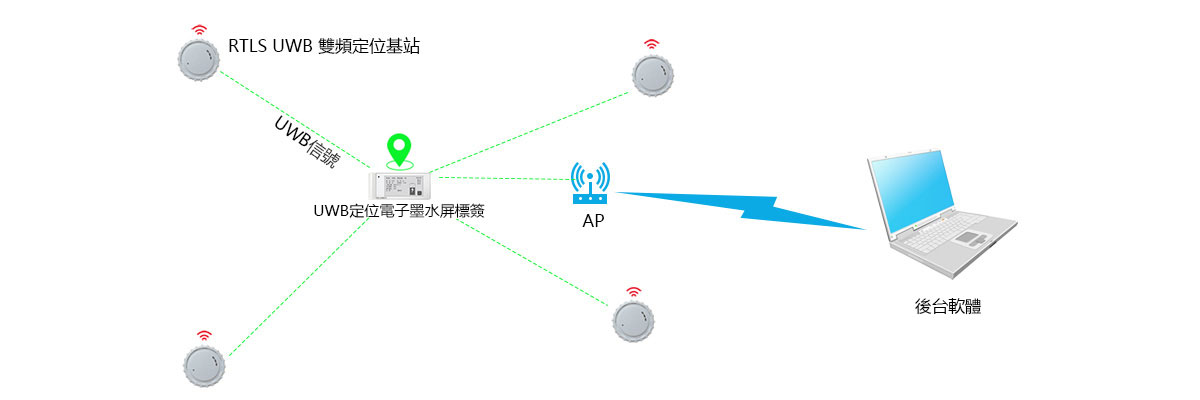

數據傳送架構

↓↓↓

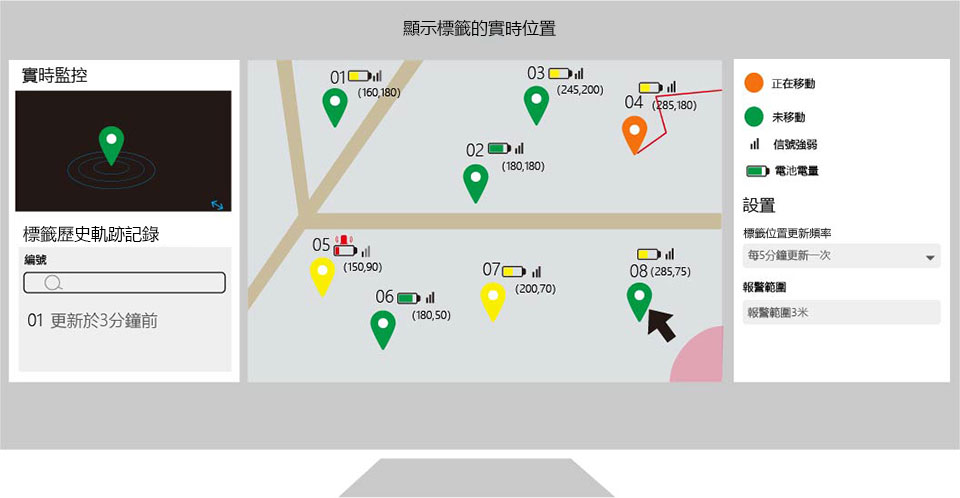

產品系統




定位標籤輕巧易攜帶,完美實現定位及追蹤的目標。標籤內建UWB晶片及傳感器,可透過測量距離和方向等參數,計算出目標的位置,並將位置資訊傳輸給定位器。

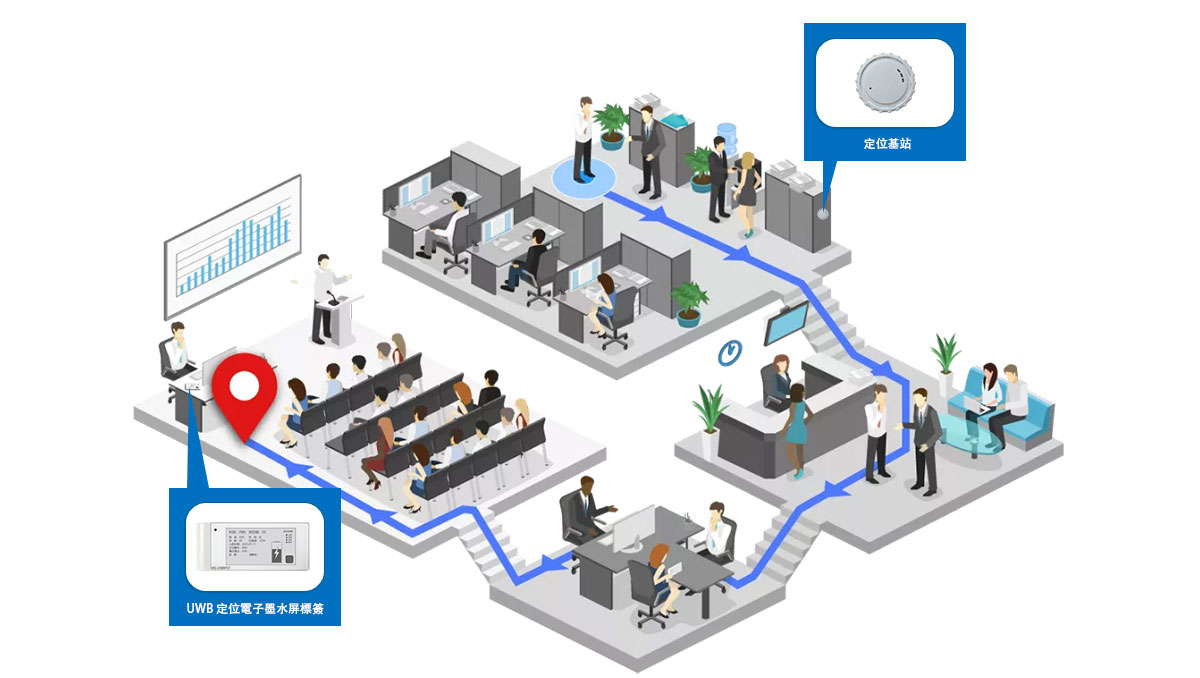

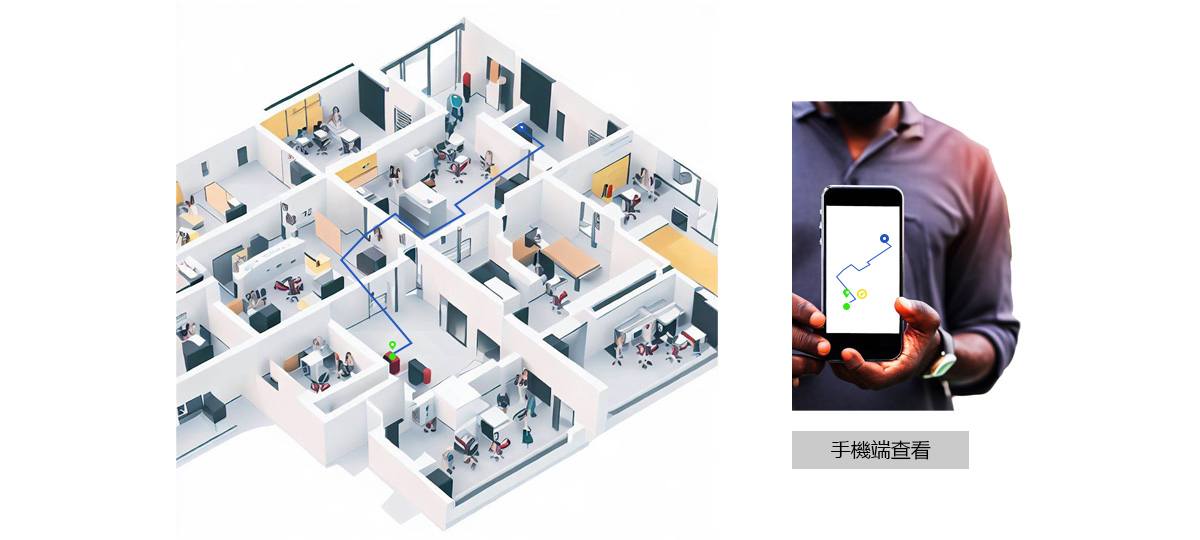

產品應用


辦公室



倉庫

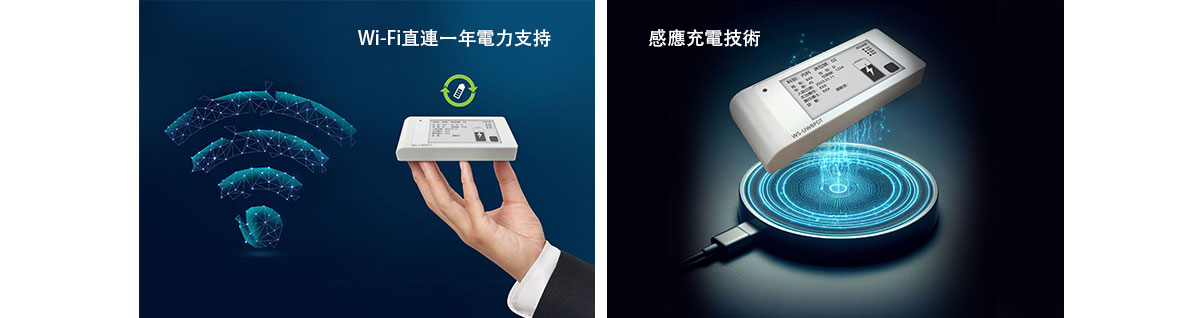

/upload/202403061348516619.jpg


/upload/202311301519492949.jpg

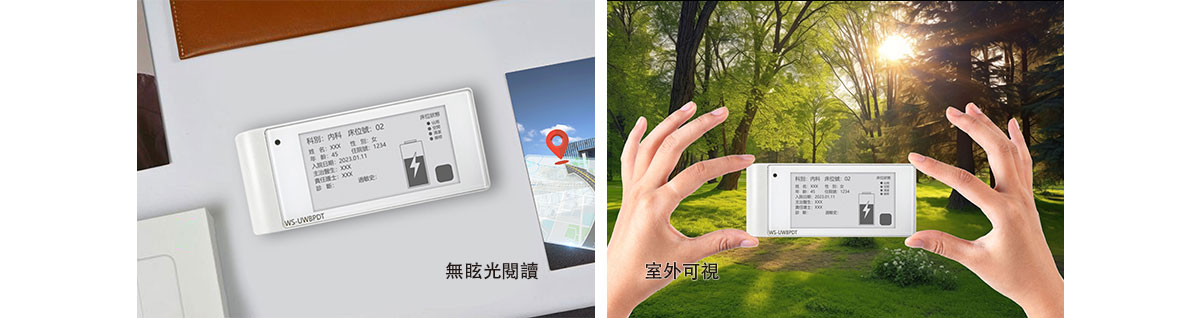

/upload/202403061344472944.jpg

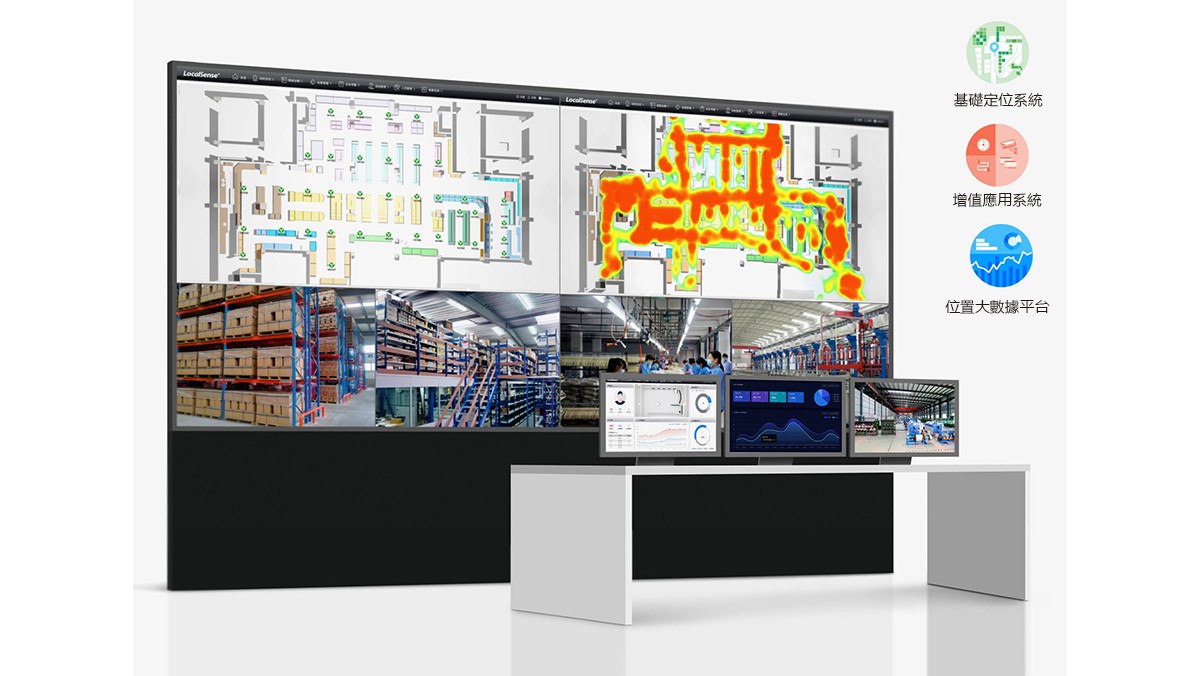

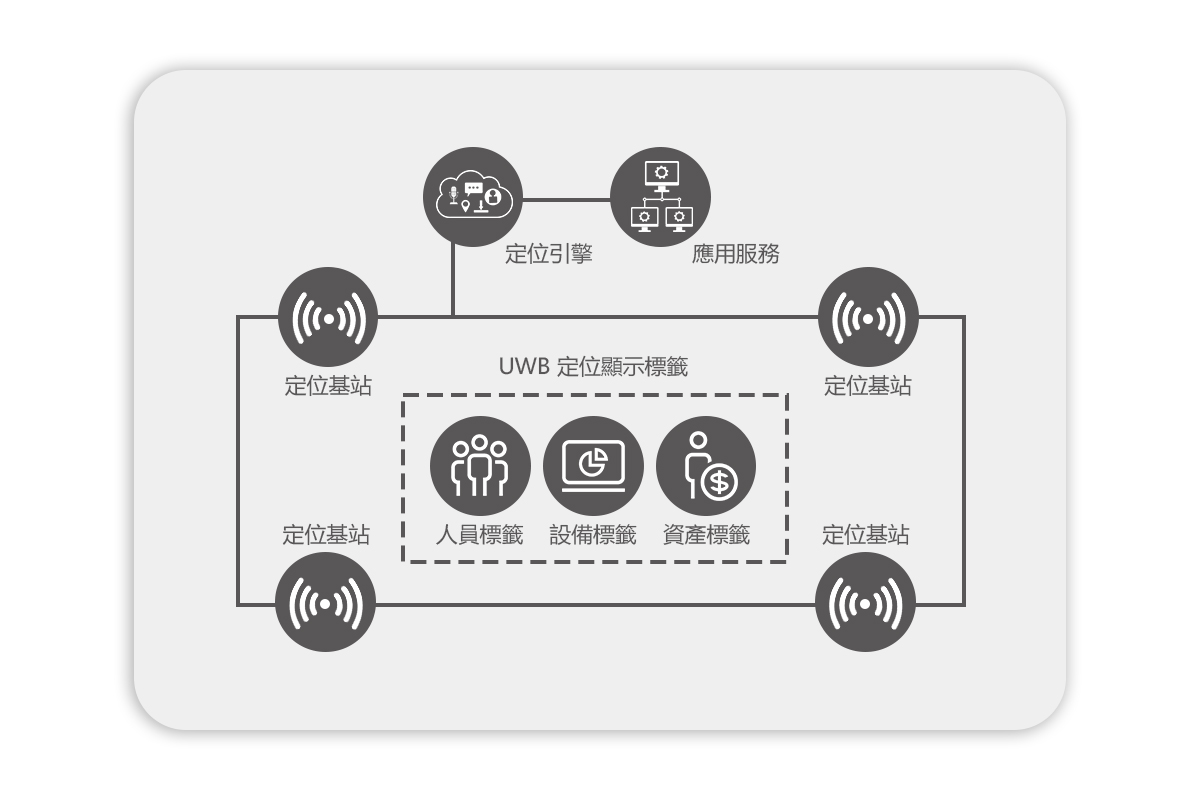

系統架構


UWB 定位顯示標籤 配图6.jpg


UWB 定位顯示標籤 配图4-1.jpg

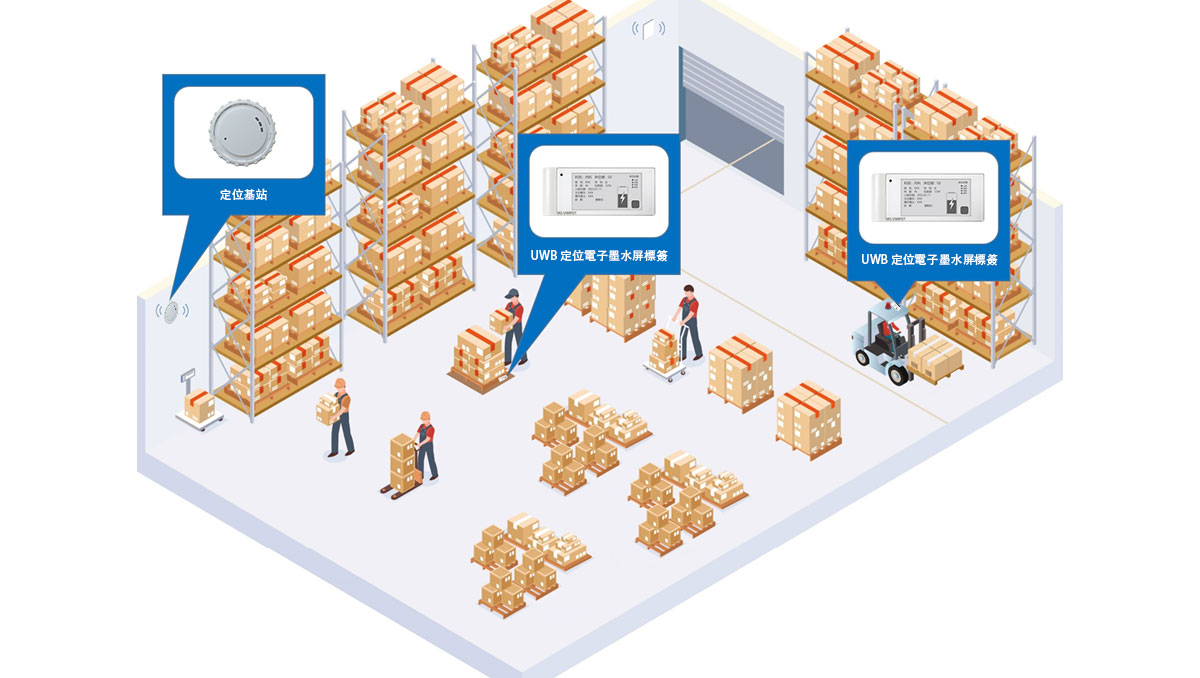

應用場景




產品規格

• UWB工作頻率:6.5GHz

• UWB協議:IEEE 802.15 4a and 4z-BPRF standards

• UWB輸出功率:-20dBm (Based on spectral density)

• 通訊介面:WiFi

• Wifi 協議:IEEE 802.11b/g/n

• Wifi輸出功率:20dBm (Max.)

• 工作電壓:DC 4V

• 電池種類:內置1200mAh鋰聚合物電池

• 充電方式:QI無線充電技術

• 顯示方式:單色ePaper Display

• 顯示解析度:2.6 inch 152*296 pixels

• 使用壽命:2年 (最低功耗使用情境下)

• 按鍵功能:電源鍵、切換鍵、選擇鍵

• 聲光指示:蜂鳴器、高亮度LED

• 警報分貝:>50dB

• 內置感應器:震動感應器

• 震動感應器靈敏度:1~192mg/digit

• 外殼材質:ABS

• 工作溫度:-20℃~+80℃

• 尺寸:100*42*14mm

• 重量:60g (含電池)
